Kelluva lattia teräsjousivaimentimilla

GERB-jousilla kellutettu lattia

Kun tilaan tarvitaan tehokasta runkomelun ja tärinänvaimennusta, lattiarakenne toteutetaan kelluvana, jossa pintalaatta kellutetaan teräsjousilla. Tämä ratkaisu on suositeltavaa ainakin vapaapainoalueilla, mutta vaihtoehtoisesti koko kuntosaliin, riippuen vaimennusvaatimuksesta. Teräsjousilla päästään 4Hz:n ominaistaajuusalueelle. Käytännössä näin kellutetun laatan pitäisi eristää kaikki taajuudet n. 10 Hz:stä ylöspäin.

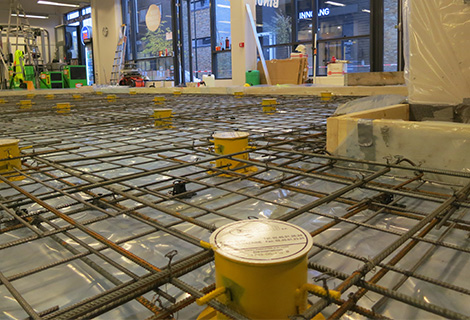

Asennuksessa pintalaatta kellutetaan jousilla, joita puristetaan hydraulisen tunkin avulla jousikotelon sisään, mikä mahdollistaa pintalaatan nousemisen mm kerrallaan. Pintalaatan sisään asetetaan valun yhteydessä sylinterin muotoiset jousikotelot, jotka jakavat jousien painetta laatan sisään.

Varsinaisessa asennuksessa jokainen jousi puristetaan hydraulisen tunkin avulla kotelon sisään, jolloin laatta saadaan nousemaan ja lopulta välipohjaan saadaan 30 – 70 mm ilmaväli. Näin toteutetuissa ratkaisuissa saadaan erittäin hyvä vaimennustaso myös hyvin matalille herätteille, jolloin kuntosalin kovatkaan iskut eivät kulkeudu häiritsevänä runkoäänenä rakennuksessa eteenpäin. Olemme toteuttaneet GERB tuotteilla useita kuntosaleja mm. suurissa kauppakeskuksissa kuten REDI, Tripla ja Ainoa.

Lue Ainoa CASE-story linkistä >>
